Cuántos metros cúbicos hay
El acopio tiene unos 936 m³ de material. Traducido a logística, son alrededor de 63 viajes de un camión volcador de 15 m³, o unos 188 volquetes de 5 m³.
Loma Verde · 8 de oct de 2023
Escombros — Loma Verde
Cuánto material hay en el acopio —unos 936 m³— para presupuestar su retiro y controlar lo que se mueve, sin estimaciones a ojo.
Realizado con Rover 1 (drone de desarrollo propio)
Resultado
Volumen del acopio
936 m³Volumen de escombros935,76 m³ calculados
941 m²Superficie ocupadaperímetro 146,5 m
≈ 1,0 mAltura mediavolumen / superficie
≈ 63Viajes de camiónvolcador de 15 m³
≈ 188Volquetesde 5 m³

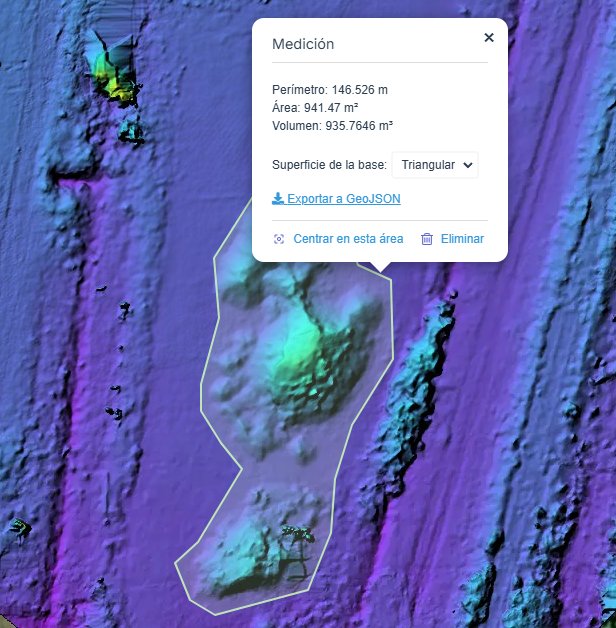

El volumen se calculó sobre el modelo digital de superficie, dentro del contorno del acopio, tomando como base una superficie triangulada a partir del borde, que representa el terreno alrededor del montículo. Como el material ya está suelto, el volumen medido corresponde aproximadamente al que hay que cargar.
- El contorno incluye algo de vegetación en su extremo inferior, que suma al volumen: el valor real de escombros es algo menor.
- Con la precisión del modelo (unos 20 cm en altura), una diferencia de 10 cm en la superficie de base equivale a unos 94 m³ (10 %). Conviene tomar el resultado como valor de referencia para presupuestar.
- Los viajes de camión son orientativos: dependen de la capacidad real de cada equipo.
Para qué sirve
Qué se puede hacer con este relevamiento
Controlar a un contratista
Midiendo antes y después del retiro se verifica cuánto material se sacó realmente y qué se certifica o se cobra.
Planificar la logística
Con la foto aérea medible se definen accesos, lugar de carga y recorrido de los camiones antes de empezar.
Registro del sitio
Queda documentado cómo estaba el lugar en la fecha del relevamiento, útil ante cualquier reclamo posterior.
Qué se entrega
Lo que recibe el cliente

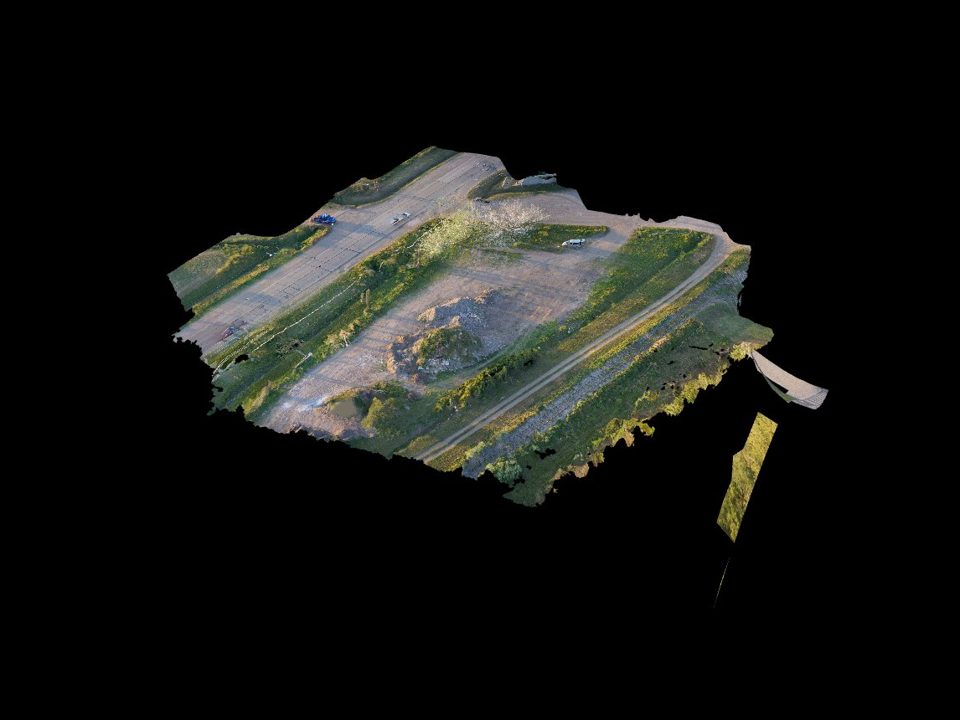

Modelo 3D para recorrer
Se gira y se acerca desde la computadora o el celular, sin instalar nada.
Foto aérea medible
Ortofoto de 1 cm por píxel donde se toman distancias, superficies y ángulos con un clic.
Archivos para profesionales
GeoTIFF en coordenadas reales y puntos de control en CSV, KML y GeoJSON.
Informe de calidad
Reporte técnico con la precisión obtenida.
Cómo se hizo
En 3 pasos
Toma de fotos aéreas
Unos 2 minutos de captura con el Rover 1, el drone de desarrollo propio con cámara Sony A6000, y 46 fotos para cubrir 0,44 ha.
Puntos medidos en el terreno
Puntos de referencia medidos con GNSS para dar al modelo su posición y escala reales.
Procesamiento
Con las fotos y los puntos se genera el modelo 3D, la foto aérea medible y el informe de calidad.
Qué tan confiable es
Las medidas tienen un margen de unos 15 cm en planta y 25 cm en altura: alcanza para estimar el volumen y planificar el retiro. Para un cómputo de mayor precisión se puede reprocesar con más puntos de control.
Descripción técnica
Relevamiento fotogramétrico de un acopio de escombros orientado a determinar su volumen. Sobre el modelo digital de superficie se cubicó el material por diferencia respecto de una superficie de base triangulada desde el contorno del acopio: 935,76 m³ en 941,47 m². Productos: modelo 3D texturizado y ortofoto de 1 cm, georreferenciados con puntos de control.
¿Necesitás un relevamiento así?
Escribime y lo vemos. Guillermo Díaz
